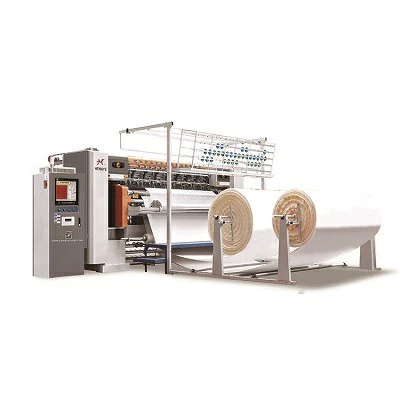

hy-w-sjs -3 \/ hy-w-sjs -3 (y) 컴퓨터 체인 스티치 멀티 니들 퀼팅 머신



hy-w-sjs -3\/hy-w-sjs -3 (y)

전산화 된 체인 스티치 멀티 니들 퀼팅 머신

[CE 인증|확대|고효율]



세부 정보



목적 : 고품질 매트리스, 이불 커버 및 가정 장식품을 퀼팅하는 데 널리 사용됩니다. 다른 패턴을 사용할 수 있습니다.



1 used 서보 시스템은 XYZ 축에 사용되며 독립적 인 패턴의 30% 생산을 향상시킬 수 있습니다.

2 ced 새로 강화 된 구조는 그것을보다 안정적으로 작동하게 만듭니다.

3 board 지원 보드를 올리면 운영 및 유지 관리가 더 편리합니다.

4 uction y 축 축소 기어 박스는 낮은 잡음으로 더 유창하게 작동합니다.

5 er 소음의 장점과 함께 새로운 유형 리테이너 프레임 구조;

6 ical 기계적 구조를 최적화하면 더 빠른 속도와 생산이 더 높아집니다.

7 can 프레스 플레이트 리프팅은 다른 재료 두께에 따라 1 버튼으로 조정할 수 있습니다.

8 더 단단한 실 스티치는 퀼팅 패턴을 더 강한 3 차원으로 만듭니다.

9 plate 바늘 막대와 프레스 플레이트는 윤활 및 재료의 더러운 것을 피하는 캠없이 복식 날개 장치에 의해 제어됩니다.

10 and 다중 스팬 및 독립적 인 패턴 (360도, 180도 패턴을 사용할 수 있음);

11 control 자동 정지 모션 컨트롤 상단 스레드 또는 하단 스레드가 파괴 된 경우 자동 바늘 리프팅 및 CNC 속도 조정;

12 ° CE 인증서;

13 such 강성, 높은 달리기 속도, 낮은 진동 및 노이즈와 같은 뛰어난 기능.

14 n 새로운 세대의 CNC 시스템, 높은 정밀 퀼팅, 퀼팅 중에 너무 많은 파라미터 조정 또는 패턴 수정으로 분배;

15 CAD 도면의 쉬운 준비가 매우 정확합니다.

16 다른 크기의 매트리스에서 각 행에서 다른 패턴을 퀼트 할 수 있도록 패턴-흡입 및 멀티 스팬 퀼팅의 강력한 기능;

17 주어진 시간에 기계의 실행 상태를 쉽게 결정하기위한 결함 감지 기능;



매개 변수



Rameter (\/Unit MM)	hy-w-sjs -3	hy-w-sjs -3 (y)
호스트 전기 상자	독립 전기 상자	통합 전기 상자
치수 (LWH)	4800×1500×2100	4700×1500×2100
퀼팅 너비	2550	2550
바늘 행 사이의 공간	50.8,76.2,127 [5"] 76.2,76.2,152.4 [ 6" ]	50.8,76.2,127 [5"] 76.2,76.2,152.4 [ 6" ]
바늘 사이의 공간	25.4	25.4
x 축 운동 변위	350	350
퀼팅 두께	80보다 작거나 동일합니다	80보다 작거나 동일합니다
스티치 길이	3~8	3~8
작동 속도	60 ~ 300 [m \/hour]	60 ~ 300 [m \/hour]
바늘 모델	24/180,23/160 22/140,21/130	24/180,23/160 22/140,21/130
퀼팅 속도	600 ~ 1200 [RPM]	600 ~ 1200 [RPM]
필요한 총 전력	8.5 kW	8.5 kW
전압	380V\/50Hz 220V\/60Hz	380V\/50Hz 220V\/60Hz
총 체중	5600kg	5600kg



주요 브랜드



선택 과목:독립 전기 상자 \/ 통합 전기 상자

외관 1 :hy-w-sjs -3 독립 전기 상자

외관 2 : hy-w-sjs -3 (y) 통합 전기 상자



설치 레이아웃



모델	hy-w-dgn	hy-w-sjs -3	hy-w-sjs	hy-w-sj	Hy-W-BSJ	Hy-W-JH
A	4990	4800	4700	4795	4795	4840
B	2120	2100	2100	2050	2050	2000
C	2870	2820	2820	2800	2800	2940
D	5690	5400	5400	5460	5460	5540
E	500	670	500	500	500	350





세부





퀼트 효과





조합 체계



퀼팅 머신| 헤밍 머신|커터 머신|스태킹 머신|롤러 장치, 고객의 요구 사항에 따라 완벽한 완벽한 조합을 제공 할 수 있습니다!



hy-w-sjs -3 퀼팅 머신

hy-fq -2 4 개의 측면 헤밍 및 절단기

hy-d -1 스태킹 머신
